| Công suất nguồn điện | 50 kVA |
|---|---|
| Công suất động cơ trục Y | Motor power Y | - kW |
| Số ổ dao | 20 (Opt. 32/40/60) ea |
| Loại cán dao | BBT-40 |
| Kích thước dao (có dao liền kề) | Ø75 mm |
| Thời gian thay dao (C-C) | - sec |
| Thời gian thay dao | - sec |
| Thời gian thay dao (T-T) | - sec |
| Độ côn trục chính | BBT-40 |
| Công suất trục chính (Cực đại/liên tục) | 18.5 / 15 kW |
| Moment xoắn trục chính (Cực đại/liên tục) | L: 126/120 H: 35/29 Nm |
| Tốc độ trục chính | 15000 rpm |
| Kiểu truyền đồng trục chính | Direct-driven |
| Điện áp | - V/Hz |
| Công suất động cơ trục X | Motor power X | - kW |
| Công suất bơm bôi trơn | Lubricating power | - kW |
| Cỡ cáp nguồn | - mm2 |
| Công suất bơm tưới nguội | Coolant pump | - kW |
| Công suất hơm thủy lực | Hydraulic pump | - kW |
| Chiều cao máy | 3.8 mm |
| Khối lượng máy | 28500 kg |
| Kích thước máy (DxR) | 8.1 x 7.8 mm |
| Hệ điều khiển | FANUC 0i-MF |
| Độ chính xác lặp lại | Ps 0.004 mm |
| Độ chính xác | P 0.006 mm |
| Bảo hành máy | 12 month |
| Bảo hành hệ điều khiển | 12 month |
| Hành trình trục Z | 800 / 1,000 (Opt.) mm |
| Năm sản xuất | Manufacturing year | - |
| Nước sản xuất | Đài Loan |
| Kích thước bàn máy | 2,500 x 2,000 mm |
| Kích thước phôi tối đa (LxH) | - mm |
| Tải trọng phôi lớn nhất | 3,000 (kg/m²) kg |
| Số lượng bàn máy | - pcs |
| Kiểu thay bàn | - |
| Thời gian thay bàn | - sec |
| Góc chia độ trục C | - deg. |
| Kiểu truyền động bàn xoay | - |
| Moment xoắn bàn xoay (Cực đại/liên tục) | Rotary table torque (Max./Cont.) | - Nm |
| Moment khóa bàn | Braking torque | - Nm |
| Đường kính phôi xoay lớn nhất | - mm |

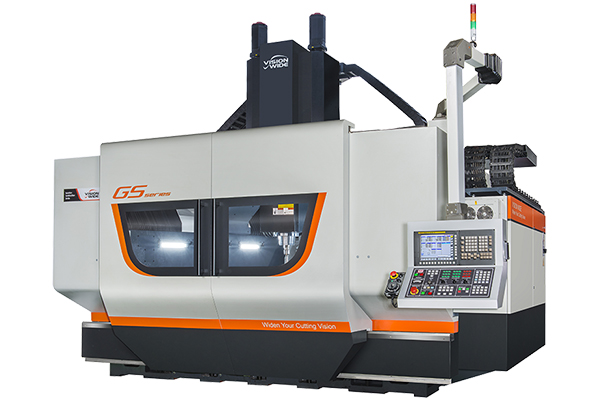

| Model | GS-2520 |
| Hành trình trục X | 2500 mm |
| Hành trình A(B)/C | - deg. |
| Khoảng cách tâm trục chính đến cột | - mm |
| Khoảng cách mũi trục chính đến bàn | 100900 / 2001,200 mm |
| Khoảng cách giữa các cột | 2600 mm |
| Tốc độ không tải trục X | 24 (Opt. 30) mm/min |
| Tốc độ không tải trục Y | 24 (Opt. 30) mm/min |
| Tốc độ không tải trục Z | 24 (Opt. 30) mm/min |
| Kiểu băng trượt | - |
| Tốc độ cắt tối đa | 24000 mm/min |
| Công suất động cơ trục Z | Motor power Z | - kW |
| Tốc độ không tải trục A(B)/C | - deg./min |
