| Công suất nguồn điện | 65 kVA |
|---|---|
| Công suất động cơ trục Y | Motor power Y | - kW |
| Số ổ dao | 32 (Opt. 40/60) ea |
| Loại cán dao | BBT-50 |
| Kích thước dao (có dao liền kề) | Ø125 mm |
| Thời gian thay dao (C-C) | - sec |
| Thời gian thay dao | - sec |
| Thời gian thay dao (T-T) | - sec |
| Độ côn trục chính | BBT-50 |
| Công suất trục chính (Cực đại/liên tục) | 22/26 (hoặc 30/37) kW |
| Moment xoắn trục chính (Cực đại/liên tục) | - Nm |
| Tốc độ trục chính | 4,000/6,000 (Opt.) / 10,000 (Opt.) rpm |
| Kiểu truyền đồng trục chính | Gear / Direct-driven |
| Điện áp | - V/Hz |
| Công suất động cơ trục X | Motor power X | - kW |
| Công suất bơm bôi trơn | Lubricating power | - kW |
| Cỡ cáp nguồn | - mm2 |
| Công suất bơm tưới nguội | Coolant pump | - kW |
| Công suất hơm thủy lực | Hydraulic pump | - kW |
| Chiều cao máy | 5.1 mm |
| Khối lượng máy | 84,000 (hoặc 86,000) kg |
| Kích thước máy (DxR) | 24.0 x 8.7 mm |
| Hệ điều khiển | FANUC 0iMF Plus |
| Độ chính xác lặp lại | Ps 0.030 mm |
| Độ chính xác | P 0.045 mm |
| Bảo hành máy | 12 month |
| Bảo hành hệ điều khiển | 12 month |
| Hành trình trục Z | Box: 920/1020 Linear: 1000/1200/1400 mm |
| Năm sản xuất | Manufacturing year | - |
| Nước sản xuất | Đài Loan |
| Kích thước bàn máy | 8,000 x 3,500 mm |
| Kích thước phôi tối đa (LxH) | - mm |
| Tải trọng phôi lớn nhất | 32000 kg |
| Số lượng bàn máy | - pcs |
| Kiểu thay bàn | - |
| Thời gian thay bàn | - sec |
| Góc chia độ trục C | - deg. |
| Kiểu truyền động bàn xoay | - |
| Moment xoắn bàn xoay (Cực đại/liên tục) | Rotary table torque (Max./Cont.) | - Nm |
| Moment khóa bàn | Braking torque | - Nm |
| Đường kính phôi xoay lớn nhất | - mm |

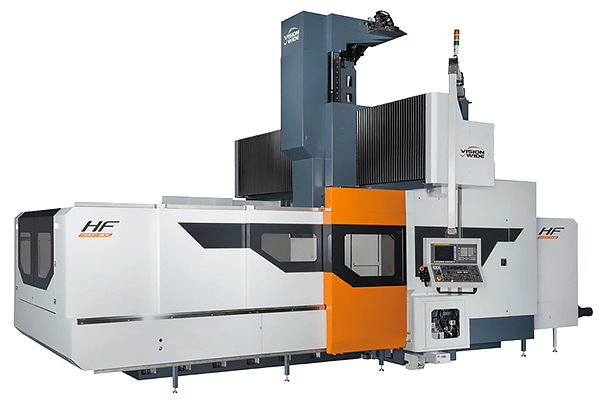

| Model | HF-8040 /HF-8047 |
| Hành trình trục X | 8100 mm |
| Hành trình A(B)/C | - deg. |
| Khoảng cách tâm trục chính đến cột | - mm |
| Khoảng cách mũi trục chính đến bàn | 270~1,190 (Box Z920) mm |
| Khoảng cách giữa các cột | 4020 mm |
| Tốc độ không tải trục X | 8 mm/min |
| Tốc độ không tải trục Y | 10 mm/min |
| Tốc độ không tải trục Z | 15 (Box) / 12 (Ram) mm/min |
| Kiểu băng trượt | Box Way / Linear Way / Enclosed Box Ram |
| Tốc độ cắt tối đa | 7000 mm/min |
| Công suất động cơ trục Z | Motor power Z | - kW |
| Tốc độ không tải trục A(B)/C | - deg./min |
