| Công suất nguồn điện | 55 kVA |
|---|---|
| Công suất động cơ trục Y | Motor power Y | 4 kW |
| Số ổ dao | 32 (Opt. 40) ea |
| Loại cán dao | BBT-50 |
| Kích thước dao (có dao liền kề) | Ø125 mm |
| Thời gian thay dao (C-C) | - sec |
| Thời gian thay dao | - sec |
| Thời gian thay dao (T-T) | - sec |
| Độ côn trục chính | BBT-50 |
| Công suất trục chính (Cực đại/liên tục) | 18.5 / 22 (22/26 Opt.) (30/37 Opt.) kW |
| Moment xoắn trục chính (Cực đại/liên tục) | 890 / 748 Nm |
| Tốc độ trục chính | 4,000 / 6,000 (Opt.) rpm |
| Kiểu truyền đồng trục chính | Gear type |
| Điện áp | - V/Hz |
| Công suất động cơ trục X | Motor power X | 9 kW |
| Công suất bơm bôi trơn | Lubricating power | - kW |
| Cỡ cáp nguồn | - mm2 |
| Công suất bơm tưới nguội | Coolant pump | - kW |
| Công suất hơm thủy lực | Hydraulic pump | - kW |
| Chiều cao máy | 4.33 mm |
| Khối lượng máy | 26500 kg |
| Kích thước máy (DxR) | 11.78 x 5.76 mm |
| Hệ điều khiển | FANUC 0iMF Plus |
| Độ chính xác lặp lại | Ps 0.016 mm |
| Độ chính xác | P 0.022 mm |
| Bảo hành máy | 12 month |
| Bảo hành hệ điều khiển | 12 month |
| Hành trình trục Z | 800 / 1,020 (Opt.) mm |
| Năm sản xuất | Manufacturing year | - |
| Nước sản xuất | Đài Loan |
| Kích thước bàn máy | 4,100 x 1,700 mm |
| Kích thước phôi tối đa (LxH) | - mm |
| Tải trọng phôi lớn nhất | 12000 kg |
| Số lượng bàn máy | - pcs |
| Kiểu thay bàn | - |
| Thời gian thay bàn | - sec |
| Góc chia độ trục C | - deg. |
| Kiểu truyền động bàn xoay | - |
| Moment xoắn bàn xoay (Cực đại/liên tục) | Rotary table torque (Max./Cont.) | - Nm |
| Moment khóa bàn | Braking torque | - Nm |
| Đường kính phôi xoay lớn nhất | - mm |

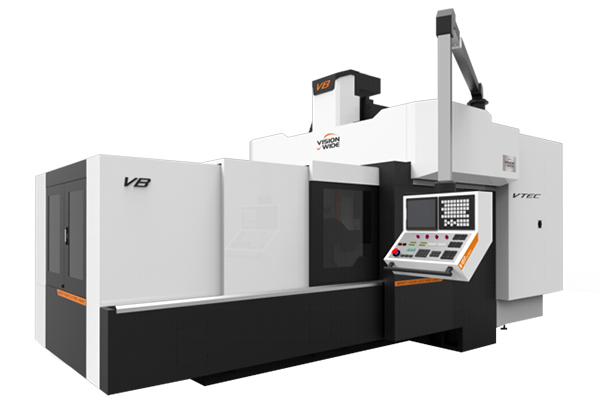

| Model | VB-4020 |
| Hành trình trục X | 4100 mm |
| Hành trình A(B)/C | - deg. |
| Khoảng cách tâm trục chính đến cột | 430 mm |
| Khoảng cách mũi trục chính đến bàn | 150950 (Z=800) / 1301,150 (Z=1020) mm |
| Khoảng cách giữa các cột | 2100 mm |
| Tốc độ không tải trục X | 12 mm/min |
| Tốc độ không tải trục Y | 12 mm/min |
| Tốc độ không tải trục Z | 15 mm/min |
| Kiểu băng trượt | Box Way |
| Tốc độ cắt tối đa | 7000 mm/min |
| Công suất động cơ trục Z | Motor power Z | 4 kW |
| Tốc độ không tải trục A(B)/C | - deg./min |
