| Công suất nguồn điện | 85 kVA |
|---|---|
| Công suất động cơ trục Y | Motor power Y | 9 kW |
| Số ổ dao | 40 (Opt. 60/90) ea |
| Loại cán dao | BBT-50 |
| Kích thước dao (có dao liền kề) | Ø125 mm |
| Thời gian thay dao (C-C) | - sec |
| Thời gian thay dao | - sec |
| Thời gian thay dao (T-T) | - sec |
| Độ côn trục chính | BBT-50 |
| Công suất trục chính (Cực đại/liên tục) | 22 / 26 (Opt. 30/37) kW |
| Moment xoắn trục chính (Cực đại/liên tục) | 832 / 704 (Gear 4,000rpm) Nm |
| Tốc độ trục chính | 4,000 / 6,000 (Opt.) / 8,000 (Opt.) / 10,000 (Opt.) rpm |
| Kiểu truyền đồng trục chính | Gear / Direct-driven |
| Điện áp | - V/Hz |
| Công suất động cơ trục X | Motor power X | 9 kW |
| Công suất bơm bôi trơn | Lubricating power | - kW |
| Cỡ cáp nguồn | - mm2 |
| Công suất bơm tưới nguội | Coolant pump | - kW |
| Công suất hơm thủy lực | Hydraulic pump | - kW |
| Chiều cao máy | 6.6 mm |
| Khối lượng máy | 70,000 / 72,000 kg |
| Kích thước máy (DxR) | 16.0 x 8.7 (Opt. 16.0 x 9.2) mm |
| Hệ điều khiển | FANUC 0iMF Plus |
| Độ chính xác lặp lại | Ps 0.035 mm |
| Độ chính xác | P 0.045 mm |
| Bảo hành máy | 12 month |
| Bảo hành hệ điều khiển | 12 month |
| Hành trình trục Z | Z: 1,000 / 1,200 / 1,400 (Opt.) W: 1,000 / 1,200 / 1,500 (Opt.) mm |
| Năm sản xuất | Manufacturing year | - |
| Nước sản xuất | Đài Loan |
| Kích thước bàn máy | 5,000 x 2,450 mm |
| Kích thước phôi tối đa (LxH) | - mm |
| Tải trọng phôi lớn nhất | 20000 kg |
| Số lượng bàn máy | - pcs |
| Kiểu thay bàn | - |
| Thời gian thay bàn | - sec |
| Góc chia độ trục C | - deg. |
| Kiểu truyền động bàn xoay | - |
| Moment xoắn bàn xoay (Cực đại/liên tục) | Rotary table torque (Max./Cont.) | - Nm |
| Moment khóa bàn | Braking torque | - Nm |
| Đường kính phôi xoay lớn nhất | - mm |

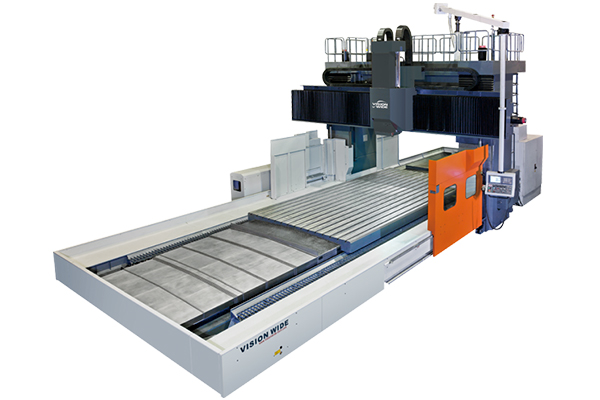

| Model | BM-5030/5037 |
| Hành trình trục X | 5100 mm |
| Hành trình A(B)/C | - deg. |
| Khoảng cách tâm trục chính đến cột | - mm |
| Khoảng cách mũi trục chính đến bàn | 295~2,295 (Z=1,000 / W=1,000) mm |
| Khoảng cách giữa các cột | 3000 mm |
| Tốc độ không tải trục X | 10 mm/min |
| Tốc độ không tải trục Y | 10 mm/min |
| Tốc độ không tải trục Z | 12 mm/min |
| Kiểu băng trượt | Linear Way / Enclosed Box Ram / Dual Ballscrews |
| Tốc độ cắt tối đa | X,Y,Z: 1~7,000 W: 1,000 mm/min |
| Công suất động cơ trục Z | Motor power Z | 4.5 x 2 kW |
| Tốc độ không tải trục A(B)/C | - deg./min |
