| Công suất nguồn điện | 130 kVA |
|---|---|
| Công suất động cơ trục Y | Motor power Y | - kW |
| Số ổ dao | 40 (Opt. 60/119) ea |
| Loại cán dao | HSK-A100 |
| Kích thước dao (có dao liền kề) | Ø125 mm |
| Thời gian thay dao (C-C) | 25 sec |
| Thời gian thay dao | - sec |
| Thời gian thay dao (T-T) | 9 sec |
| Độ côn trục chính | HSK-A100 |
| Công suất trục chính (Cực đại/liên tục) | 43 / 34 kW |
| Moment xoắn trục chính (Cực đại/liên tục) | 205 / 162 Nm |
| Tốc độ trục chính | 10000 rpm |
| Kiểu truyền đồng trục chính | Built-in Motor |
| Điện áp | - V/Hz |
| Công suất động cơ trục X | Motor power X | - kW |
| Công suất bơm bôi trơn | Lubricating power | - kW |
| Cỡ cáp nguồn | - mm2 |
| Công suất bơm tưới nguội | Coolant pump | - kW |
| Công suất hơm thủy lực | Hydraulic pump | - kW |
| Chiều cao máy | 4.8 mm |
| Khối lượng máy | 40000 kg |
| Kích thước máy (DxR) | 9.6 x 7.8 mm |
| Hệ điều khiển | SIEMENS ONE |
| Độ chính xác lặp lại | Ps 0.0055 mm |
| Độ chính xác | P 0.006 mm |
| Bảo hành máy | 12 month |
| Bảo hành hệ điều khiển | 12 month |
| Hành trình trục Z | 1050 mm |
| Năm sản xuất | Manufacturing year | - |
| Nước sản xuất | Đài Loan |
| Kích thước bàn máy | Ø1,500 mm |
| Kích thước phôi tối đa (LxH) | - mm |
| Tải trọng phôi lớn nhất | 3000 kg |
| Số lượng bàn máy | 1 (Opt. APC 2) pcs |
| Kiểu thay bàn | Tùy chọn (Swivel/Linear) |
| Thời gian thay bàn | - sec |
| Góc chia độ trục C | 0.001 deg. |
| Kiểu truyền động bàn xoay | Động cơ D.D. |
| Moment xoắn bàn xoay (Cực đại/liên tục) | Rotary table torque (Max./Cont.) | 3,460 / 2,120 Nm |
| Moment khóa bàn | Braking torque | 10000 Nm |
| Đường kính phôi xoay lớn nhất | Ø1,800 mm |

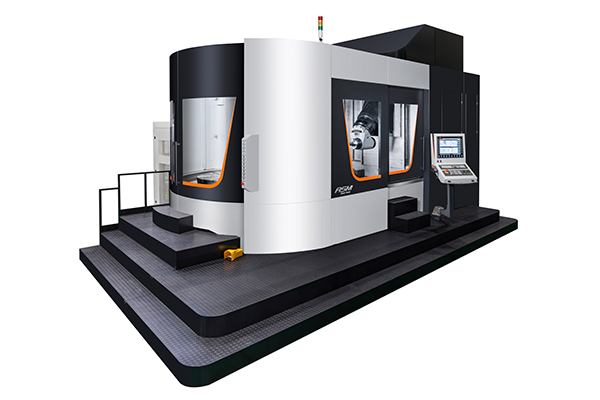

| Model | ASM-1612 |
| Hành trình trục X | 1620 mm |
| Hành trình A(B)/C | Trục B: -30~+180 deg. |
| Khoảng cách tâm trục chính đến cột | - mm |
| Khoảng cách mũi trục chính đến bàn | 1151,165 / 501,100 mm |
| Khoảng cách giữa các cột | - mm |
| Tốc độ không tải trục X | 40 mm/min |
| Tốc độ không tải trục Y | 40 mm/min |
| Tốc độ không tải trục Z | 40 mm/min |
| Kiểu băng trượt | Con lăn (Roller Guideway) |
| Tốc độ cắt tối đa | 24000 mm/min |
| Công suất động cơ trục Z | Motor power Z | - kW |
| Tốc độ không tải trục A(B)/C | Trục B: 80 / C: 40 deg./min |
